Σπίτι > προϊόντα > Πνευματική βαλβίδα πεταλούδων > Ατσάλι από ανοξείδωτο χάλυβα τριπλή εκκεντρική πνευματική βαλβίδα πεταλούδας υψηλής απόδοσης

Ατσάλι από ανοξείδωτο χάλυβα τριπλή εκκεντρική πνευματική βαλβίδα πεταλούδας υψηλής απόδοσης

Λεπτομέρειες για το προϊόν

Τόπος καταγωγής: Ουχάν, Χουμπέι, Κίνα

Μάρκα: Grat

Πιστοποίηση: CCC, ISO, CE, TUV

Αριθμό μοντέλου: Επικεφαλής

Όροι πληρωμής και αποστολής

Ποσότητα παραγγελίας min: 1pc

Τιμή: USD $300.00-1000.00/ Piece

Συσκευασία λεπτομέρειες: Μέσα με περιτύλιγμα φυσαλίδων, εξωτερικό με χαρτόκουτο και ξύλινη θήκη

Χρόνος παράδοσης: 3 εργάσιμες ημέρες

Όροι πληρωμής: Λ/Κ, T/T, D/P, PayPal, Western Union

Δυνατότητα προσφοράς: 1000PCS/μήνα

Βρείτε την καλύτερη τιμή
Λεπτομέρειες για το προϊόν
Επισημαίνω:

Πνευματική βαλβίδα πεταλούδας από ανοξείδωτο χάλυβα

,

Πνευματική βαλβίδα πεταλούδας υψηλής απόδοσης

,

Τριπλή εκκεντρική βαλβίδα πεταλούδας από ανοξείδωτο χάλυβα

Μάρκα:
GRAT
Πιστοποιητικά:
ΚΑΚ/ISO/CE
Τόπος καταγωγής:
Ουχάν, Χουμπέι, Κίνα
Ποσότητα παραγγελίας min:
1 τεμάχιο
Χρόνος παράδοσης:
3 εργάσιμες ημέρες
Συσκευασία λεπτομέρειες:
Καρτόνι / ξύλινο κουτί
Όροι πληρωμής:
ΛC, T/T, D/P, PayPal, Western Union
Δύναμη:
Πνευματικό
Πίεση:
Υψηλή πίεση
Θερμοκρασία λειτουργίας:
Υψηλή θερμοκρασία
Υλικό:
Ατσάλι ατσάλι
Κώδικας Hs:
8537109090
Μάρκα:
GRAT
Πιστοποιητικά:
ΚΑΚ/ISO/CE
Τόπος καταγωγής:
Ουχάν, Χουμπέι, Κίνα
Ποσότητα παραγγελίας min:
1 τεμάχιο
Χρόνος παράδοσης:
3 εργάσιμες ημέρες
Συσκευασία λεπτομέρειες:
Καρτόνι / ξύλινο κουτί
Όροι πληρωμής:
ΛC, T/T, D/P, PayPal, Western Union
Δύναμη:
Πνευματικό
Πίεση:
Υψηλή πίεση
Θερμοκρασία λειτουργίας:
Υψηλή θερμοκρασία
Υλικό:
Ατσάλι ατσάλι
Κώδικας Hs:
8537109090
Περιγραφή του προϊόντος

Υψηλής απόδοσης τριπλή εκκεντρική πνευματική βαλβίδα πεταλούδας



Περιγραφή του προϊόντος:



Τριπλή εκκεντρική πνευματική βαλβίδα πεταλούδας/Υψηλή θερμοκρασία/υψηλή πίεση



Περιγραφή:

Η τριπλή εκκεντρική πνευματική βαλβίδα πεταλούδας υιοθετεί δαχτυλίδι σφραγίδας από ανοξείδωτο χάλυβα τύπου "U". This precision elastic seal ring and the 3D eccentric polishing disc contact each other to solve the problem that the seal surface is in the sliding contact friction when the traditional eccentric butterfly valve opened and closed from 0 ° to 10 ° which makes the seal surface separating when the disc opened in a twinkle and seal recovery when the disc closedΕπίσης επιτυγχάνει τον σκοπό της καλύτερης απόδοσης σφραγίδας και της παρατεταμένης διάρκειας ζωής. Hence this valve is widely suited to the pipeline of medium temperature ≤ 550 ºC as the best device to regulate and cut off fluid which is applied in the fields of metallurgy electric power petroleum chemical air gas combustible gas water supply drainage and other corrosive medium.

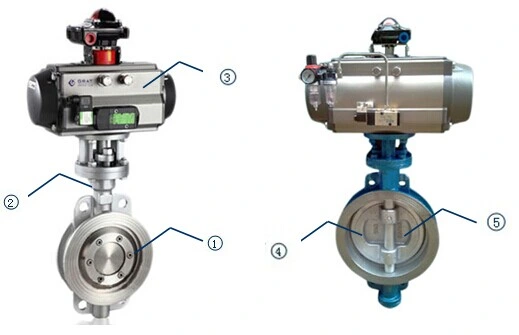

Χαρακτηριστικά:



Ατσάλι από ανοξείδωτο χάλυβα τριπλή εκκεντρική πνευματική βαλβίδα πεταλούδας υψηλής απόδοσης 0

(1) Ο σφραγιστικός δακτύλιος από την πλάκα από ανοξείδωτο χάλυβα και την πλάκα από σύνθετο γραφίτη που επικαλύπτονται.It has the double advantages of metal hard seal and elastic seal no matter in the case of low temperature and high temperature it has excellent sealing performance abrasion resistance corrosion resistance and long service life.
(2) Η μοναδική δομή του στελέχους της βαλβίδας επιμήκυνσης αυξάνει αποτελεσματικά την απόσταση μεταξύ του ενεργοποιητή και των μέσων υψηλής θερμοκρασίας, βελτιώνοντας τις επιδόσεις διάσπασης θερμότητας.
(3) Η λειτουργία επαναφοράς του ελαστικού με αγωγό αέρα που έχει σπάσει στην μέση αποτρέπει την επαναφορά της βαλβίδας κλεισίματος.
(4) Valve opening resistance is small butterfly plate sealing surface for an upward raised cone open the butterfly plate circle at the same time to complete the point from the sealing ring solid objects are not easy to pile up on the sealing surface.
(5) Η χρήση τριών εκκεντρικών σφραγιστικών δομών βαλβίδας καθίσματος και βαλβίδας πεταλούδας σχεδόν χωρίς τριβή όσο πιο κλειστή τόσο πιο στενή λειτουργία σφραγίσματος.



Ειδικότητα:



Ονομαστική διάμετρος DN50~DN1200
Μεσαία θερμοκρασία. -30 oC έως 550 oC
Ονομαστική πίεση PN1,0-2,5MPa
Κατάλληλο μέσο Μεταλλουργία ηλεκτρική ενέργεια πετρελαίου χημική ατμόσφαιρα αέριο καύσιμο αέριο παροχή νερού αποστράγγιση και άλλα διαβρωτικά μέσα
Πίεση παροχής αερίου 00,4 έως 0,7 MPa
Υλικό σφραγίδας Χάλυβα
Χαρακτηριστικό ροής Περίπου γραμμική / Eq%
Τύπος σύνδεσης Σφραγίδα / Φλάντζ
Τρόπος ελέγχου Κανονισμός / Κλείστρο ενεργοποίησης / απενεργοποίησης
Υλικό σώματος WCB SUS304 SUS316L CF8 CF8L από ανοξείδωτο χάλυβα
Υλικό δίσκου WCB SUS304 SUS316L CF8 CF8L από ανοξείδωτο χάλυβα
Πρότυπο φλάντζας Ειδικότερα, η Επιτροπή θα πρέπει να λαμβάνει υπόψη τις επιπτώσεις που θα έχει η εφαρμογή του παρόντος κανονισμού για την προστασία των καταναλωτών.
Πρότυπο μήκους GB/T12221-1989
Σχεδιασμός και πρότυπο προϊόντος GB/T12238-1989
Πρότυπο επιθεώρησης και δοκιμής GB/T13927-1992;JB/T9092-1999



Προαιρετικά αξεσουάρ

Τύπος ενεργοποίησης Εναλλακτικός διακόπτης
Τύπος κανονισμού Ηλεκτρικός τοποθετητής Πνευματικός τοποθετητής Ηλεκτρικός/πνευματικός μετατροπέας
Μονάδα επεξεργασίας αέρα Φλυτρίτης λιπαντήρα Βαλβίδα ανακούφισης αέρα
Χειροκίνητο τιμόνι Χειροκίνητο τροχό HVSD



Κατανάλωση αερίου



Μέγεθος της φιάλης αέρα Ανοιχτό. Κοντά.
50 0.11 0.15
65 0.22 0.24
75 0.3 0.35
85 0.45 0.48
95 0.5 0.55
110 0.7 0.7
125 1.6 1.6
140 2.3 2.1
160 3.5 3
190 5.9 5.9
210 7.6 7.5
240 11 9
270 17 14
300 23.5 28
350 34 40
400 58 58

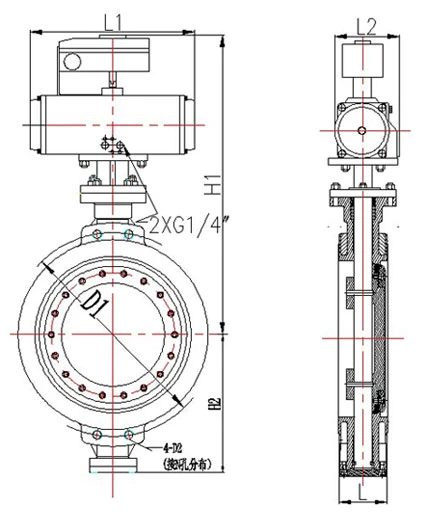

Σχήμα και μέγεθος σύνδεσης


Ατσάλι από ανοξείδωτο χάλυβα τριπλή εκκεντρική πνευματική βαλβίδα πεταλούδας υψηλής απόδοσης 1

Μέγεθος βαλβίδας DN/mm Διάμετρος φιάλης αέρα
Φ
Δ1 D2 Α Α1 L2 H1 H2
50 75 92 Φ18 43 206 103 590 112
65 83 106 Φ18 46 262 109 600 115
80 92 122 Φ18 49 270 122 620 120
100 105 150 Φ18 56 301 143 670 138
125 125 177 Φ18 64 392 152 740 164
150 140 204 Φ23 76 460 174 780 175
200 160 260 M20 89 515 205 830 208
250 190 314 M24 114 560 226 890 243
300 210 370 M24 114 654 260 990 283
350 240 * M24 127 725 294 1040 310
400 270 * M27 140 742 380 1080 340
450 300 * M27 152 865 430 1120 380
500 350 * M30 152 925 516 1160 410
600 350 * M33 154 925 516 1220 470



Συσκευή και αποστολή:
1Συσκευασία: εσωτερική με περιτύλιγμα φυσαλίδων, εξωτερική με χαρτόκουτο και ξύλινη θήκη.
2Μεταφορά: θαλάσσια, αεροπορική, σιδηροδρομική.
Αν έχετε άλλες απαιτήσεις, μη διστάσετε να μας πείτε.
